输煤系统作为火电辅助系统的一个重要组成部分，为锅炉提供充足、合格的燃料。其安全运行与否将直接影响火电的生产质量和稳定性。因此，保证输煤系统中各个节点的安全运行，合理布置输煤系统，对工业生产起到了极大的促进作用。
电厂输煤系统是从卸煤装置起直至将燃料输送至锅炉房整个生产工艺流程。其中主要包含了卸煤、堆取煤、运煤、碎煤、储煤、上煤等环节。下图为某火电厂输煤系统示意图：

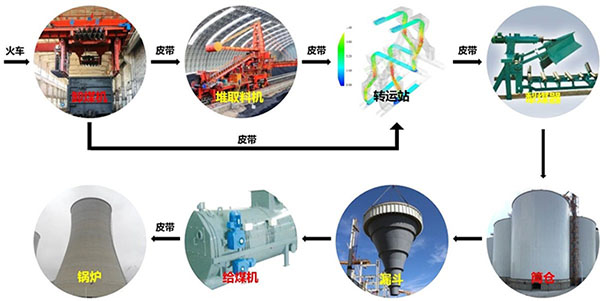

某火电厂输煤系统示意图
接下来，将阐述电厂行业中整个输煤系统中各个输煤装置：
1. 转运站（曲线落煤管），2. 螺旋卸煤机，3. 堆取料机，4. 犁煤器，5. 筒仓，6. 漏斗
基于EDEM离散元仿真技术的解决方案，从而说明电厂行业中输煤系统的整体解决方案。
1. 转运站（曲线落煤管）
曲线落煤管作为输煤系统重要组成部分，在传统设计中具有很大的局限性，极易出现故障。
基于EDEM离散元仿真技术，根据不同物料特性及设备结构，对电厂中曲线落煤管的磨损、皮带跑偏、洒料、挂料、堵塞、扬尘等常见问题进行分析。以下为原始方案及优化方案的整体效果仿真图：

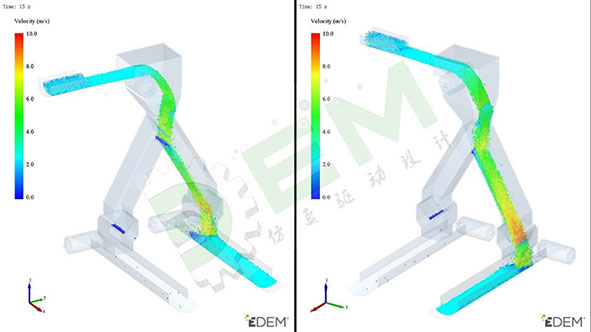

曲线落煤管原始方案整体效果仿真图

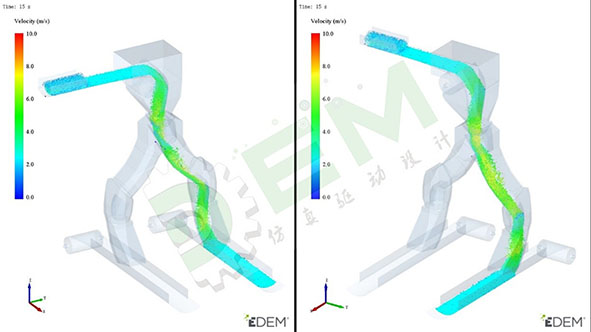

曲线落煤管优化方案整体效果仿真图
2. 螺旋卸煤机
根据场地不同，具有不同的卸料装置。常见的卸煤装置有翻车机、螺旋卸煤机、卸船机、抓斗以及铲车等结构，将煤倒入至卸煤沟之后通过给煤机将煤输送至下一级设备中。
现以螺旋卸煤机为例在EDEM中进行仿真，根据设备不同结构参数，对磨损、取料量等常见问题进行分析。

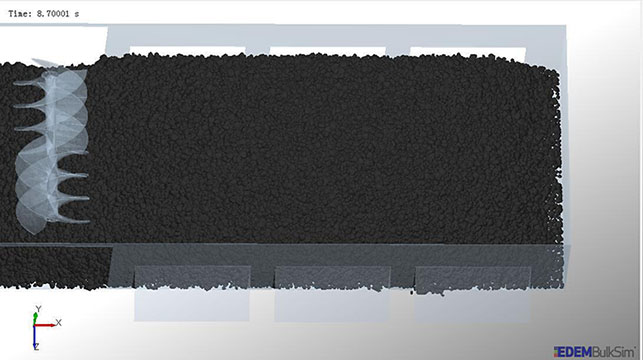

螺旋卸煤机在EDEMBulkSim下的仿真模拟
3. 堆取料机
由于电厂的来料方式并不是连续性的，为了保证可以持续为锅炉供燃料，则起到存储作用的料场就必不可少。在料场中，常见的堆取料机主要有斗轮堆取料机、门式堆取料机，也有部分场合也有运用铲车装置。
现以斗轮堆取料机为例在EDEM中进行仿真，根据不同物料特性及设备结构、参数等，对磨损、皮带跑偏、洒料、受力、变形，运量等常见问题进行分析。

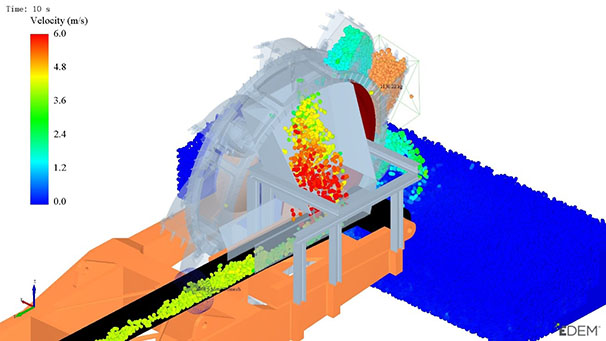

斗轮堆取料机在EDEM中的仿真模拟
4. 犁煤器
犁煤器是采用可变槽角托辊升降结构，可以最大限度地满足卸料器在卸料及不卸料两种工况下的要求。常见的类型可分成了单侧犁煤器和双侧犁煤器。
直线型犁煤器具有制造、安装简单的优点，可实现卸料的功能。但是，物料过于分散、且沿着直线，有向后运动的惯性，会向后继续运行，即容易导致洒料和扬尘的问题。曲线型犁煤器则可以很好避免了直线型所存在的问题，并且有效地降低了物料在犁刀的磨损量。

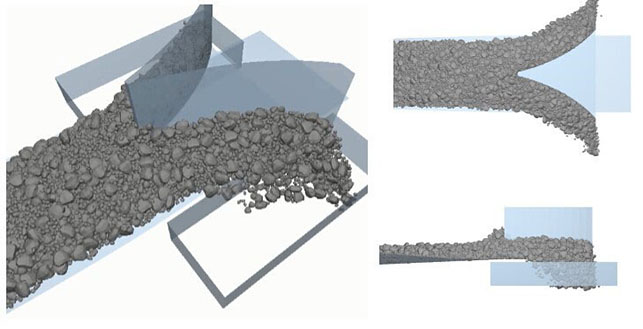

在EDEM中进行模拟仿真，根据不同结构，对磨损、效率等常见问题进行分析。
5. 筒仓
筒仓作为存储物料的设备，需保证其能够承受满仓时物料对其的作用力，不出现塑性变形、开裂等状况。对此，利用EDEM和Hyperworks联合仿真对筒仓进行分析，对其静强度进行评估。
6. 漏斗
漏斗是中间储仓式电厂的特点，火电厂一般都有漏斗，储存从煤场输送过来的煤，从漏斗出来的煤被送到磨煤机磨成煤粉后，大部分电厂就直接用风吹入炉膛内燃烧，但有些中小容量电厂把煤粉再送回煤粉斗储存，使用时用送粉机把煤粉再送入炉膛。
除了切向冲击力，EDEM离散元仿真软件可以分析法向冲击力、切向摩擦以及法向摩擦，一共4种不同的磨损方式来表示。
